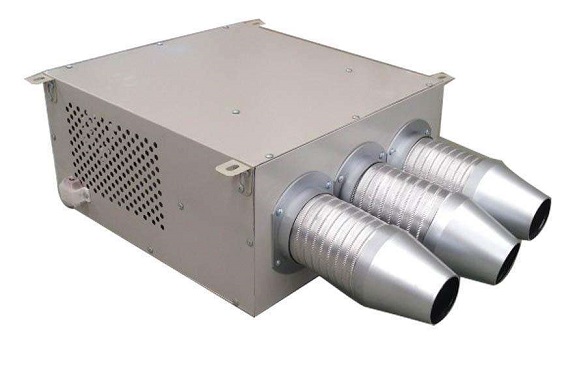

管道式诱导风机
管道式诱导风机

YDF系列诱导风机
    特点:设计简单、灵活、节省空间、安装方便、高效节能、维护方便,---质量高、新型喷嘴、万向手调。
      用途:广泛应用于地下停车场、体育馆、展览馆、室内游泳馆、机场大厅、各类仓库、超市及大型工业车间。
      规格:含YDF-A型及YDF-B型,叶轮直径Ø250、280
      风量:YDF-A:3600 6000 YDF-B:630-850、985-1350

YDF诱导风机型号说明



YDF系列管道式诱导风机结构说明
1)箱体由超硬铝合金框架与铝合金三通接头以铆接方式组合架构,再嵌入内夹消声材料的面板,箱体两侧均附可开启之检修门,以提供皮带调整及维修视用,风机与电机之共同底座垫有橡胶防振块,风机出口用帆布及接头与箱体链接,使振动隔离。
2)风机叶轮为离心后弯式叶片,性能符合GB1236-2000等标准,并经静动平衡校正。
3)轴承使用自润滑式含油深沟球轴承,免加黄油保养,并固定于风壳侧板上,使之适应长期运转。
4)消音箱直接延伸于高压风机箱体后侧,并由3层消音板间隔成2个通风道,消音材料为超细玻璃棉,内层为镀锌微孔板。
5)过滤网采用不锈钢滤网,可方便拆卸清洗。
6)喷头由不锈钢材料制成,喷头口径Φ35mm,扰管由1mm铝合金无缝旋压成型。
2、YDF系列多风机式诱导风机结构说明
(1)叶轮为前弯多翼式叶轮,其材质以镀锌钢板冲压成型,再将叶片铆接组成叶轮,叶轮经动、静平衡校正,性能符合GB1236-2000等测试标准。
(2)机壳材质为优质镀锌板,箱体材质为优质Q235钢板,表面喷塑处理,内贴消音材料。
(3)采用专业盘式单相电机,并配置过载保护器,延长电机使用寿命。
(4)喷嘴采用ABS材质,模具成型,外形美观,直接嵌于风机外箱,可按实际需要做360度任意调整。



YDF系列诱导风机性能参数

1、YDF系列管道式诱导风机性能参数
1)YDF-A-2.5# 表示直径为250mm管道式诱导风机
2)YDF-A-2.8# 表示直径为280mm管道式诱导风机



2、YDF系列多风机式诱导风机性能参数
1)诱导风机性能参数



2)诱导通风系统性能参数



YDF系列管道式诱导风机外形尺寸

1、YDF系列管道式诱导风机外形尺寸



2、YDF系列多风机式诱导风机外形尺寸







智能型诱导风机的特点

    1、设计简单、灵活:系统规划简单,设计变动弹性大,容易修改,出错机会小;

  2、节省空间:不需要传统通风那样复杂巨大的管路,最大也不过35CM口径螺旋风管;

  3、安装简便:无需巨大风管,施工简单,安装方便、灵活;安装位置有针对性,使用方便;

  4、新型喷嘴:采用挠性喷嘴可万向调节,射流方向随意调整,简单方便,灵活机动;

  5、高效节能:利用物理特性诱导风量,故节省电力,运转成本低,设备体积小,安装费用降低;

  6、维护方便:诱导风机设有检修门和过滤网,过滤网清洗方便,风机检修、维护简便;

  7、换气质量高:诱导气体完全流通,不会有死角产生,降低废气浓度,避免污染积累,提高空气品质。
