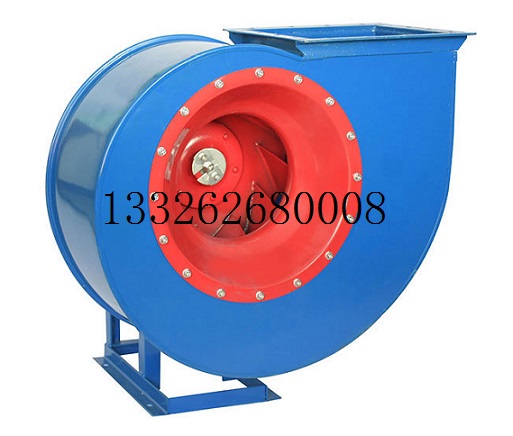

T4-72离心通风机
T4-72离心通风机

T4-72No.3~6离心通风机性能参数与选用配置表(1)



T4-72No.3~6离心通风机性能参数与选用配置表(2)




T4-72No.7~20离心通风机性能参数与选用配置表(1)

T4-72No.7~20离心通风机性能参数与选用配置表(2)

T4-72No.7~20离心通风机性能参数与选用配置表(3)

T4-72No.7~20离心通风机性能参数与选用配置表(4)

T4-72No.7~20离心通风机性能参数与选用配置表(5)

T4-72No.7~20离心通风机性能参数与选用配置表(6)

T4-72No.7~20离心通风机性能参数与选用配置表(7)

T4-72No.7~20离心通风机性能参数与选用配置表(8)



T4-72型离心通风机可作为一般通风换气用,其使用条件如下:
       1、应用场所:作为一般工厂及大建筑物的室内通风换气,即可用作输入气体,也可用作输出气体。
       2、输送气体种类:空气和其他不自然的、对人体无害的、对钢铁材料无腐蚀性的气体。
       3、气体内杂质:气体内不许有粘性物质,所含的尘土及硬质颗粒物不大于150mg/m3.
        4、气体的温度:不得超过80℃。

  №3~6出风口位置调整范围0°~225°,间隔是45°,传动方式为A式传动;№7~12的出风口位置制成固定的三种: 0°、90°、180°,不能调整;№7~12的传动方式为C式传动。风机可制成右旋转和左旋转二种型式。

  №3~6风机主要由叶轮、机壳、进风口等部分配直联电机而组成;№7~12除具有上述部分外,还有传动部分等。

  叶轮由十个后倾的圆孤薄板型叶片、曲线型前盘和平板后盘组成,均用钢板制造,并经静、动平衡校正,空气性能良好,高效率低噪声,运转平稳。

   机壳做成二种不同型式。№3~12机壳作成整体不能拆开;№14~20的机壳制成二开式,沿中分水平面分为二半,由螺栓联接。进风口制成整体,装于风机 的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。传动部分由主轴、轴承箱、滚动轴承、皮带轮组成。
